SH3059《石油化工管道设计器材选用通则》的管道分级

2024-01-10 4032

SH3059是中国石油化工集团公司发布的《石油化工管道设计器材选用通则》的标准代号，该标准规定了石油化工管道设计中器材选用的基本原则和要求。

关于金属材料腐蚀性的相关规定如下：

- 腐蚀速率不超过0.05mm/a的材料为充分耐腐蚀材料。

- 腐蚀速率为0.05~0.1mm/a的材料为耐腐蚀材料。

- 腐蚀速率为0.1~0.5mm/a的材料为尚耐腐蚀材料。

- 腐蚀速率s超过0.5mm/a的材料为不耐腐蚀材料。

这些规定有助于确定金属材料的耐腐蚀性能，并为管道设计提供指导。

石油化工管道级别

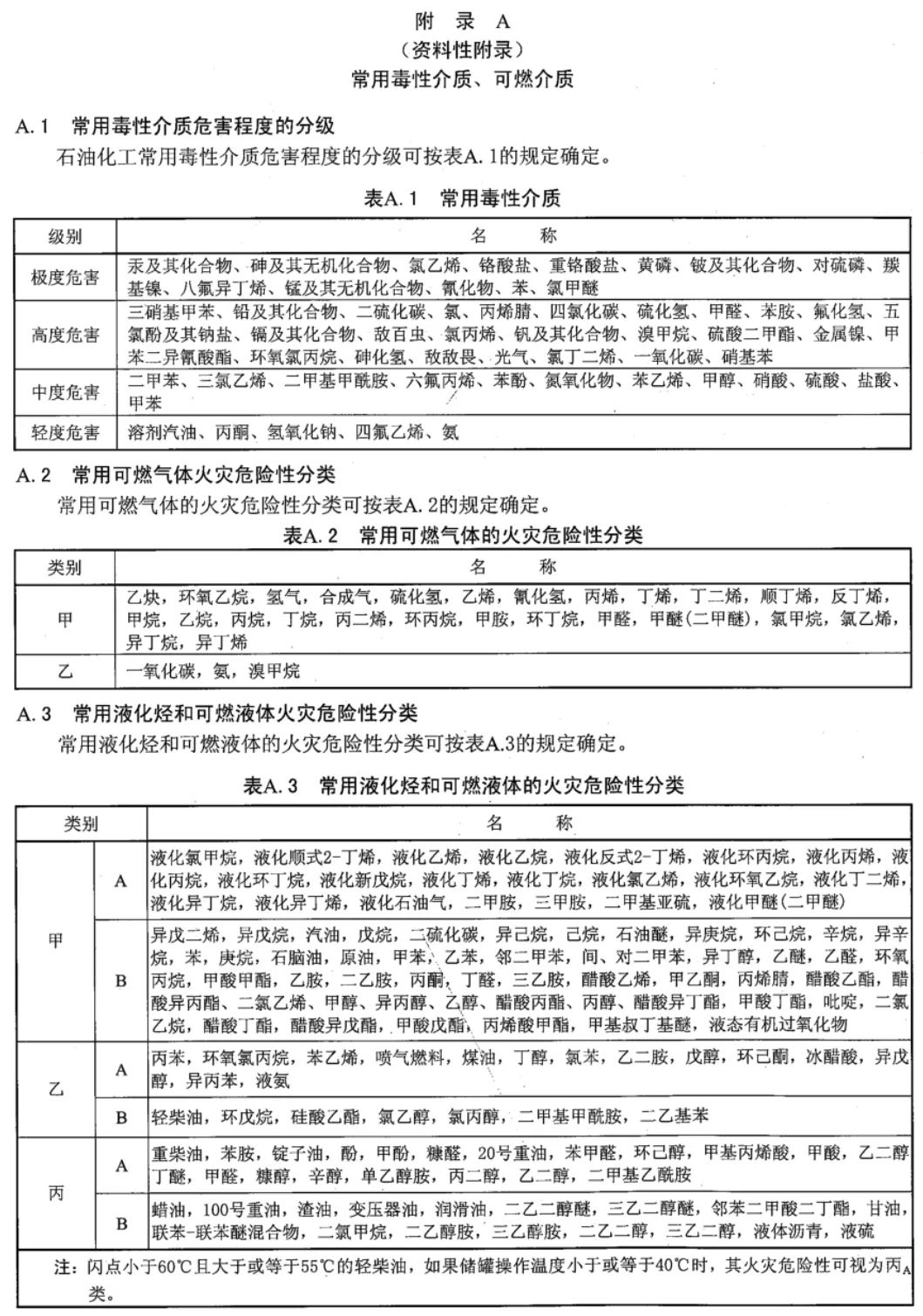

3 . 1 石油化工管道级别，应根据管道输送介质的危险程度和设计条件划分。输送介质中常用的毒性介质、可燃介质的分类可参见本规范附录 A。

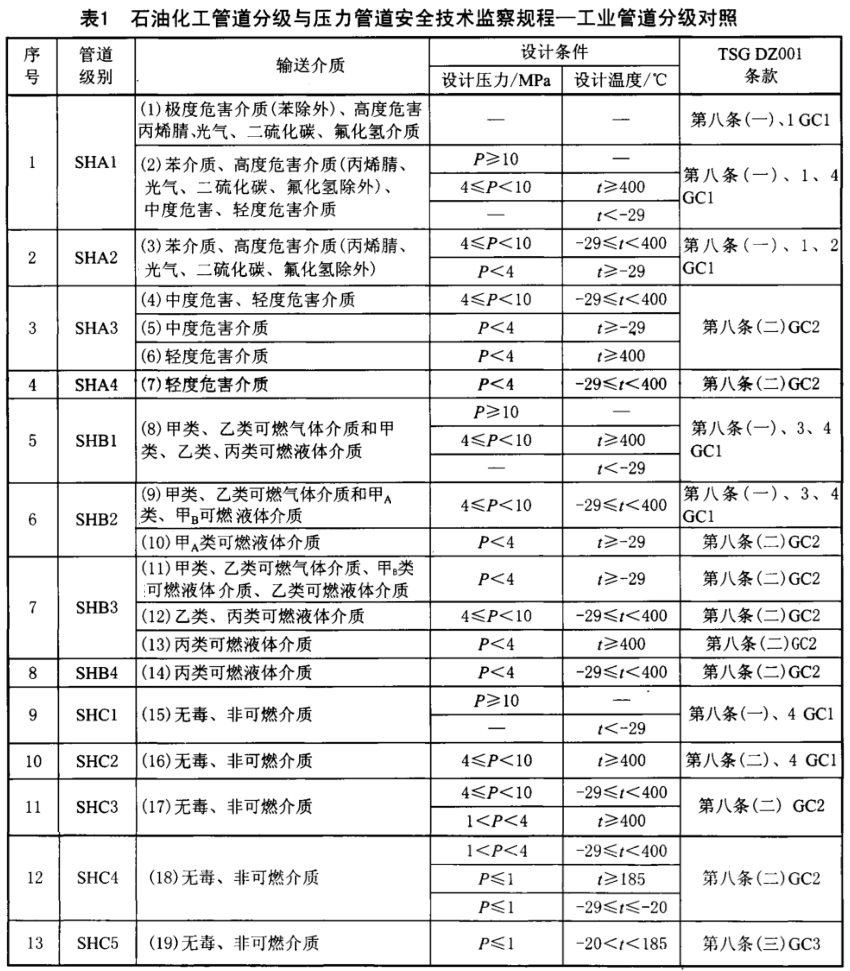

3.2 石油化工管道分级应符合表1的规定。

3.3 石油化工管道分级除应符合本规范第3.2条的规定外，尚应符合下列规定：

a )输送氧气介质管道级别应根据设计条件按表1中乙类可燃气体确定；

b ) 输送毒性或可燃性不同的混合介质管道级别应按其危害程度及含量确定；

c ) 输送同时具有毒性和可燃性介质管道级别应按表1中高级别管道确定。

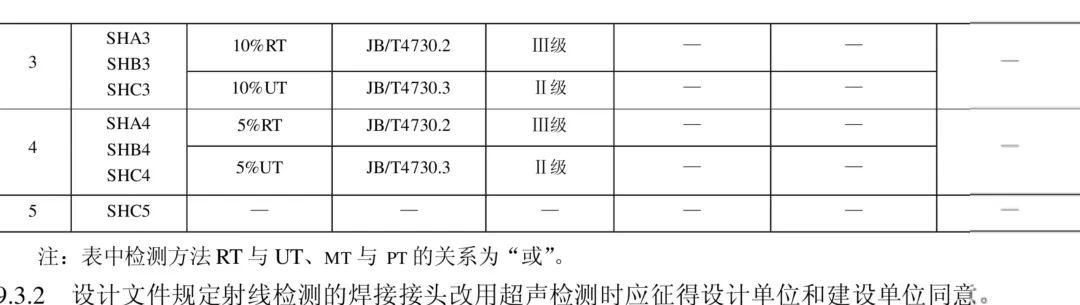

3.4 本规范表3.2 中所列管道的检查等级，除应符合相应管道级别的要求外，尚应符合下列规定：

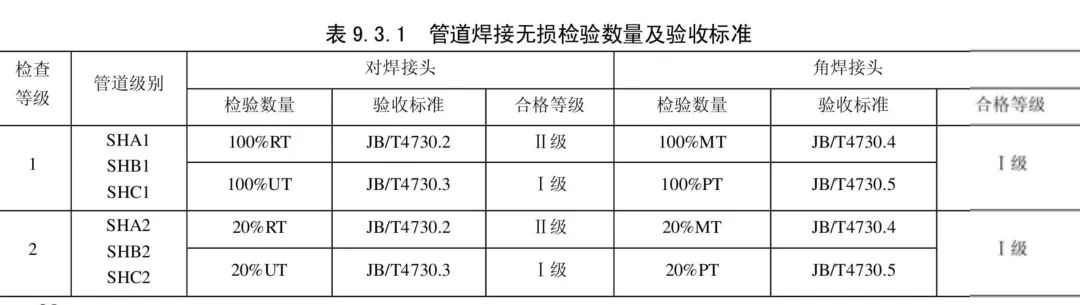

a) 钛及钛合金、锆及锆合金、镍及镍基合金、高铬镍钼奥氏体不锈钢管道以及设计明确规定为剧烈循环工况管道的检查等级不得低于GB 50517-2010表9.3.1中1 级；

b) 铬钼合金钢、双相不锈钢、管道的检查等级不得低于GB 50517-2010表 9.3.1 中 2 级；

c)奥氏体不锈钢、设计要求冲击试验的碳钢管道的检查等级不得低于GB50517-2010表9. 3.1中3级。

b )根据石油化工长周期连续运行的生产工艺的需要不仅控制和管理《特种设备安全监察条例》

进行安全监察范围的管道，而对未纳入安全监察范围的管道也同样纳入控制和管理，石油化工管道分级纳入了这部分管道：

1 ) 设计压力小于0.IMPa 的管道；

2 )公称直径小于或等于DN25的管道；

3 ) 输送工作温度低于标准沸点的无毒、非可燃液体介质管道；

c ) 石油化工管道分级中对下列项目的处理符合工程的实际，更有利于实施：

1 ) 输送高度危害介质不分气体介质和液体介质管道，均为 GC1级；

2 )设计温度低于-29 °C 的管道和输送轻度危害介质管道单列；

d )石油化工管道分级编码由下列三个单元组成：

1 ) 编码一单元为汉语拼音字母 SH ;

2 ) 编码二单元为英文字母 A 、 B 、 C ;

3 ) 编码三单元为阿拉伯数字1、 2 、 3、 4、 5;

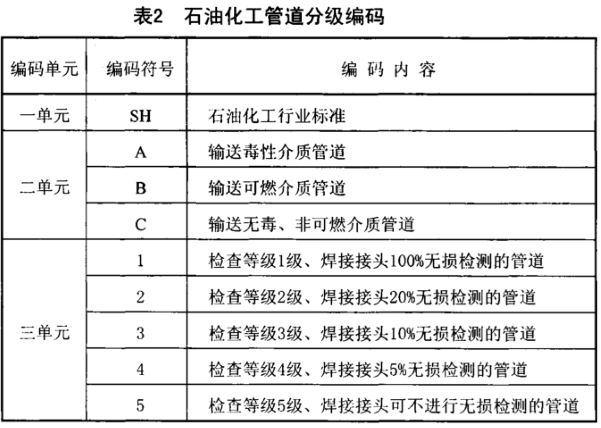

e ) 石油化工管道分级各编码单元所代表的内容见表2 。

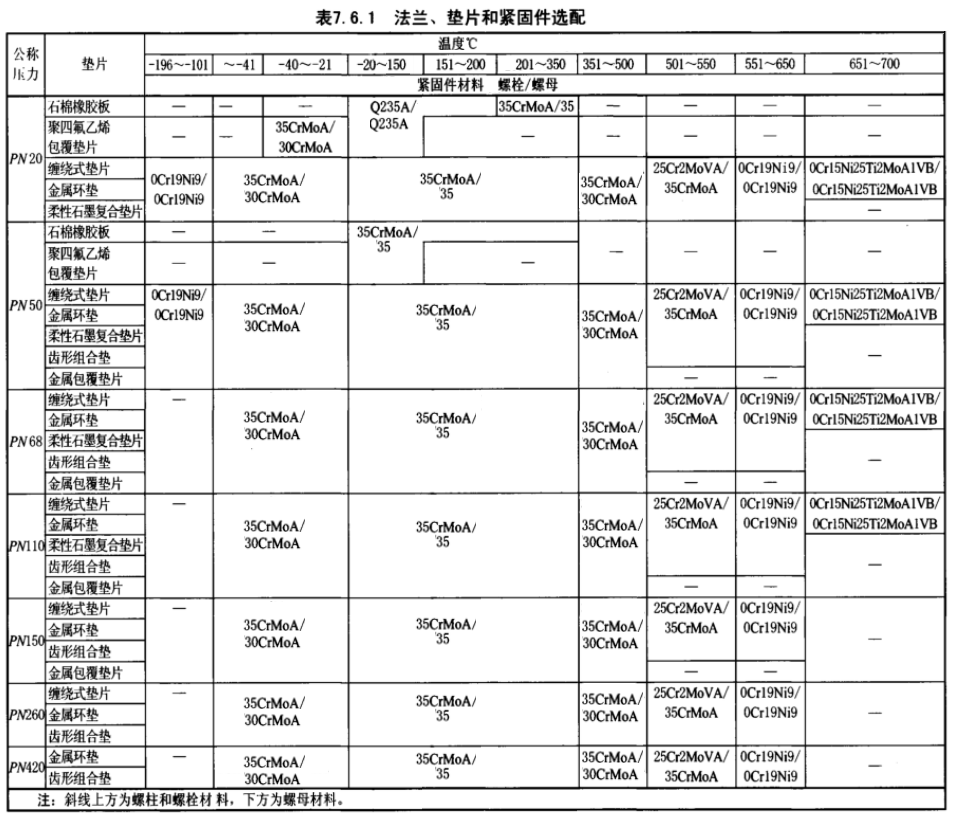

法兰垫片和螺栓的选配
